一、機械通風冷卻塔結構及運行原理介紹

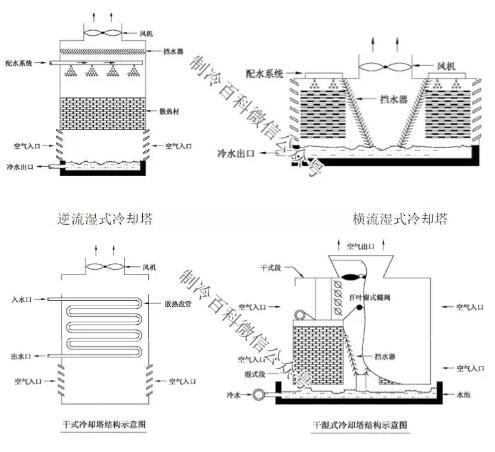

根據水和空氣的接觸方式可以將機械通風冷卻塔分為干式冷卻塔、濕式冷卻塔和干濕式冷卻塔，同時根據水和空氣的流動方向，又可將冷卻塔分為橫流式冷卻塔和逆流式冷卻塔，如下圖：

A、干式冷卻塔：熱水在散熱盤管內流動，靠與管外空氣的溫差，形成接觸傳熱而冷卻。所以干式冷卻塔的特點是：

 ①?zèng)]有水的蒸發損失，也無風吹和排污損失，補給水量極少，所以干式冷卻塔適合于缺水地區，如我國的北方地區。

②水的冷卻靠接觸傳熱，冷卻極限為空氣的干球溫度，效率低，冷卻出口水溫高。

③需要大量的金屬管（鋁管、鋼管或銅管），因此造價為同容量濕式塔的4～10倍。因干式冷卻塔有后兩點不利因素，所以在有條件的地區，一般都采用濕塔。

B、濕式冷卻塔的工作原理：熱水通過入水管進入冷卻塔，通過槽式或管式配水系統，使熱水均勻分布至到填料上，通過自身重力穿過填料，落入塔底水池，變成所需冷卻水待重復使用。空氣從入風口處進入塔內，穿過填料下的雨區、與熱水成相反方向（逆流）或垂直方向（橫流）穿過填料、通過收水器、風機、從風胴排出。濕式冷卻塔由于水和空氣為直接接觸，因此降溫效果佳。此類冷卻塔造價低，為*受廣泛使用之冷卻塔。

C、干濕式冷卻塔：即為濕式塔和干式塔的結合，如上圖所示，干部在上、濕部在下。從冷凝器、吸收器或工藝設備等出來的溫度較高的冷卻水，由冷卻水泵加壓輸送到干濕式冷卻塔的冷卻盤管中。另一方面，利用管道泵將冷卻塔底池中的水抽吸到噴淋管中，然后噴淋在冷卻盤管的外表面上，吸取冷卻水的熱量，從而使冷卻水的溫度得以降低。

二、冷卻塔結冰的本質和危害

冷卻塔通常會在外側護板、百葉窗、填料、收水器、集水盤等位置有較為嚴重的凍結現象。

結冰的的產生對設備的使用壽命和工作性能影響非常大，如果結冰發生在進風口，那么伴隨著冰塊積聚，冰塊重量逐漸增加，容易造成百葉窗的破損，使之失去導風效能，如果結冰位置發生在集水盤，那么由于結冰過程冰塊體積增加將導致玻璃鋼集水盤受膨脹作用力而破裂，造成漏水等。

濕式冷卻塔

1、橫流式冷卻塔結冰位置、原因，解決方案。

① 集水盤：雖然積水盤中的水是循環流動的，但是在集水盤邊緣位置水流相對緩慢許多，在低溫條件下，此處也會容易結冰積聚。而且，如果集水盤密封不好，有滲水或滴水現象，那么長時間下水盤外部也會隨之結冰積聚。

解決方案：

A、在集水盤加裝電加熱裝置，并安裝溫度傳感器，通過實時監控集水盤中的水溫而自動控制電加熱裝置的啟停，使得積水盤中的水長期保持在一定溫度不致結冰。

B、在低溫季節來臨之前，將集水盤漏水、滲水、滴水位置全部修補完好，杜絕漏水、滲水、滴水現象發生，從而杜絕此處結冰現象產生。

② 填料：橫流式冷卻塔填料分布于塔體兩側，進風面積大為整個塔身高度，水流通過填料時由于水膜較薄，水流緩慢，在靠近填料外側水與冷空氣接觸充分，降溫快速明顯，極易結冰并逐漸積聚。

解決方案：

A、在冷卻塔進風口處懸掛附著安裝保溫篷布，減小水與外界冷空氣的接觸強度，減小結冰現象產生的幾率。

B、適當加大臨水密度，通過適當加大流量或者多臺冷卻塔使用時關閉若干臺來加大臨水密度，這樣可以保證循環水有一定的熱負荷，增大了水流速度，有效的改善了結冰現象。

③ 百葉窗：百葉窗本身作為導風裝置，可以有效減小渦流區域，使氣流分布均勻，保證空氣分配區靜壓均勻，降低冷卻塔總阻力，同時也可有效收集由于填料收水效果不好或者布水不均而從填料濺出的水滴使之流入塔內，但是顯而易見，隨之而來的則是水滴或水流由于流量小熱量低停滯時間長，與冷空氣接觸充分而極易結冰并逐漸積聚。

解決方案：

A、在散水槽（池）底部設置弧形或折型擋水板，杜絕水滴濺出，將水滴直接導流至填料內部，從而避免百葉窗上濺水，進而避免結冰現象產生；

B、在流量滿足使用要求的條件下，人工堵塞靠近外側的散水孔或散水噴頭，避免濺水產生；

④ 散水槽（池）：由于目前大部分橫流式冷卻塔均采用槽（池）式配水，即熱水通過冷卻塔頂部的散水槽（池）由自身重力通過填料均勻布水。但是由于散水槽裸露在外面，與冷空氣直接接觸，在散水槽邊緣和流速較慢的散水孔或散水噴頭部位容易結冰并逐漸積聚。

解決方案：

A、在散水槽頂部加裝散水槽蓋板，較小水與冷空氣的接觸強度，起到一定的保溫作用，進而避免結冰現象產生；

B、停機檢視，確保散水孔或散水噴頭暢通，確保散水槽（池）內整潔，避免堵塞；

⑤ 傳動設備，如果風機長時間停轉，那么由于冷卻塔運行時排出的水汽、水滴落到風機葉片上，長時間積聚容易結冰，如果冰層不能及時清理，那么再次開機運行時會由于葉片動靜平衡失調而造成風機振動，嚴重時會造成風機和塔體結構的損壞；

解決方案：

A、若風機長時間停轉，則*好將其拆卸保養，避免積結冰層；

B、安裝變空控制系統，降低風機轉速；

2、逆流式冷卻塔結冰位置、原因，解決方案。

① 填料：逆流式冷卻塔填料填充于冷卻塔內部，如果由于配水不均，那么也會容易造成部分區域結冰懸掛，特別在靠近進風口四周處，水與冷空氣接觸充分，降溫快速明顯，極易結冰并逐漸積聚。

解決方案：

A、在冷卻塔進風口處懸掛附著安裝保溫篷布，減小水與外界冷空氣的接觸強度，減小結冰現象產生的幾率。

B、檢視配水裝置是否堵塞或損壞，保證配水均勻；

C、適當增加臨水密度

② 百葉窗：本身作為導風裝置，可以有效減小渦流區域，使氣流分布均勻，保證空氣分配區靜壓均勻，降低冷卻塔總阻力，同時也可有效收集由于填料收水效果不好或者布水不均而從填料濺出的水滴流入塔內，但是顯而易見，隨之而來的則是水滴或水流由于流量小熱量低，由于停滯時間長，與冷空氣接觸充分極易結冰并逐漸積聚。

解決方案：

A、在進風口上邊緣內側（填料底部外邊緣）設置弧形或折型擋水板，杜絕水滴濺出，將水滴直接導流至集水盤內部，從而避免百葉窗上濺水，進而避免結冰現象產生；

3、收水器，由于逆流式冷卻塔收水器位于風機下方，靠近出風口，水汽持續穿透或停滯時間長，容易形成凍結；

解決方案：

①低溫季節來臨之前需徹底清理收水器，保證收水器清潔暢通；

②冬季定期停機清理收水器；

③選擇亮光面PVC平片制作的收水器，替換啞光面（磨砂面）PVC收水器，可以有效降低水汽水滴附著，減輕了結冰的程度；

干式、干濕式冷卻塔

干式冷卻塔結冰位置、原因、解決方案

干式冷卻塔雖然沒有外部淋水，但在低溫季節，如果臨時、長時停機或者管內水溫過低流速慢，也極容易造成管內流體凍結。而這種凍結破壞性非常大，由于盤管換熱器有較多的回路循環，管線密集穿插，凍結位置較多往往較難處理，嚴重的將會造成整組盤管換熱器的報廢，而盤管換熱器的造價往往又是非常高的，所以這不僅給用戶的正常使用造成了影響，也同時損害了用戶的經濟利益。

解決方案：

冷卻盤管循環水溫必須保持或高于7℃。密閉系統的循環水在沒有熱負荷的情況下，即便循環水保持流動也會發生結冰現象，必須有妥善的防凍措施，一般需考慮采取以下三種方式*合適：

A 、讓循環水保持一定的熱負荷，一般可在配管系統內設置浸沒式電加熱器或者在管路上加裝電伴熱；同時密閉系統內的循環水保持適當流量（建議客戶保持在10~15m3/h），并通過溫度傳感器和控制系統來實現溫度的實時監控。

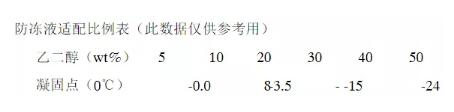

B 、在冷卻盤管內加注防凍液，乙二醇或丙二醇即可，加注比例可參考下表。

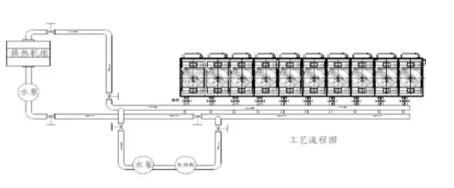

C、 若停機時間短或稍長，則可通過設置自動旁路加熱系統，來切換管路流體循環，是管路內流體保持一定的熱負荷，加熱系統可參考A所描述，見下工藝流程圖

D、 若極長時間或季節性停機，則建議用戶使用壓縮空氣（通常0.4Mpa以下）輔助排空盤管換熱器內的水，防止盤管被凍結；

2、 干濕式冷卻塔結冰位置、原因、解決方案

干濕式冷卻塔是干式冷卻塔和濕式冷卻塔的結合，簡單來講大部分結構及運行機理也是兩者的疊加，所以上述干式、濕式冷卻塔結冰及改善措施分析也同樣適用于干濕式冷卻塔，此處不再做贅述。

結論：

通過以上分析，我們對冷卻塔結冰現象有了明確的認識，那么要想方設法避免這種現象，就要從下面三個方面入手：

① 降低水與冷空氣的接觸強度；

② 避免水與易結冰位置載體的接觸；

③ 增加水的熱負荷；
